集设计、研发、生产和销售为一体的强技术导向型功率芯片供应商【中晶新源(SiNESEMI)】此次专题推荐两款40V车规级PDFN5060半桥封装MOSFET-SMT4004AHPHQ、SMT4004ALPHQ，与欧美大厂同类车规封装完全兼容，已实现高质量国产替代，并获得标杆客户肯定。器件均通过AEC-Q101车规级认证, 完全符合车规标准，PPAP快速支持；支持最大工作结温175°C，最大电流承载能力达80A，满足汽车行业高功率密度、高能效、高可靠性的需求。为汽车电动尾门、座椅控制、车窗升降、雨刮器等多种车身控制应用提供了业内领先的解决方案。

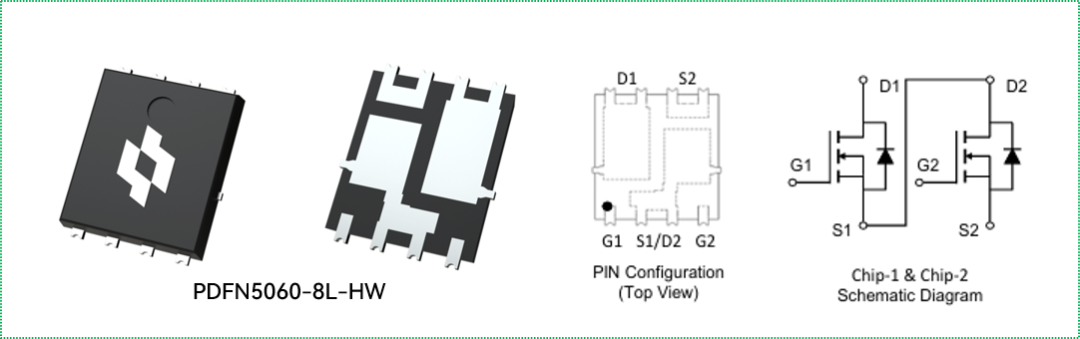

SMT4004AH(L)PHQ内部采用桥式连接，简化PCB布局，能以更低的寄生电感支持更高的效率，实现低功率损耗和高功率密度，且具备卓越的雪崩性能。同时使用铜夹片桥接工艺实现更优的导电及导热能力，导通阻抗低至 3.6mΩ，EMI更优，引脚设计Wettable Flanks便于器件焊接AOI检测及更优的板级可靠度。

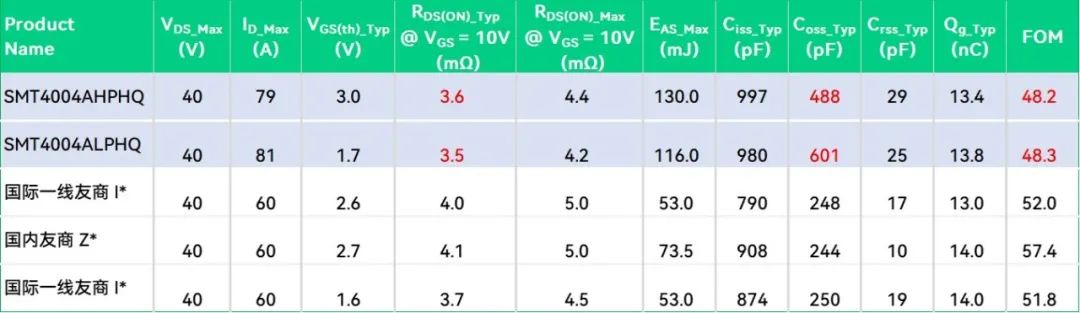

➤ 中晶新源车规级PDFN5060 Half Bridge MOSFET，电气性能达国际一流水准
高耐压冗余设计，标准驱动防止误开启
高安全冗余设计，芯片保护层最佳化匹配
175°C高结温，高功率密度，更低功耗、更低温升
Wettable Flanks设计，更佳焊接可靠性&AOI检测
铜夹片封装技术，高导热，最大电流承载能力支持80A

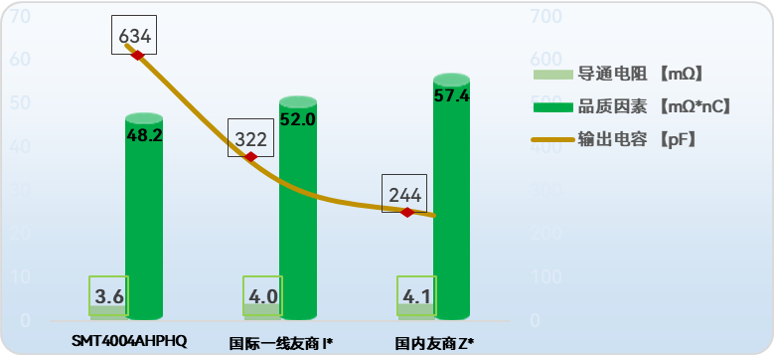

导通电阻最低3.6mΩ，更低导通损耗
减小寄生电感
Coss适度增大，增强版RC snubber

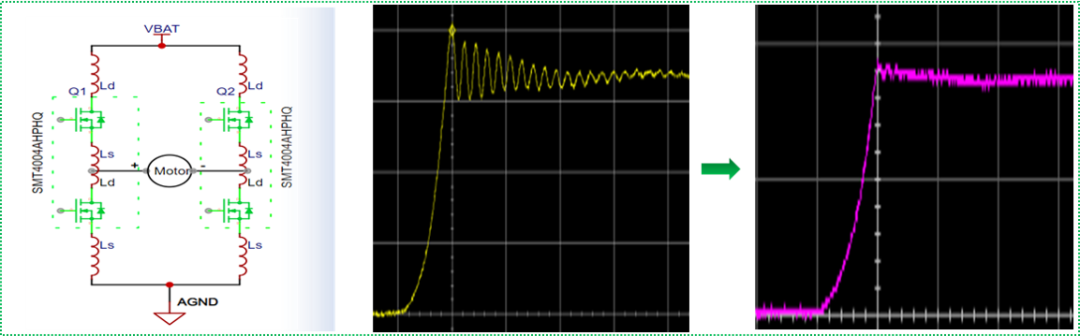

➤ 减小寄生电感 Ls和Ld; 降低MOSFET关断时电压尖峰Ldi/dt
作为国内功率器件先锋，中晶新源立足解决客户痛点，强化客户体验，顺应汽车应用高效能、高功率密度发展趋势，创新突破与“差异化+专业性”结合，现已高效落地多款车规级热门产品，持续为汽车应用市场推出高效能、高可靠、高性价比的产品及解决方案，志在中国车规MOSFET首选。

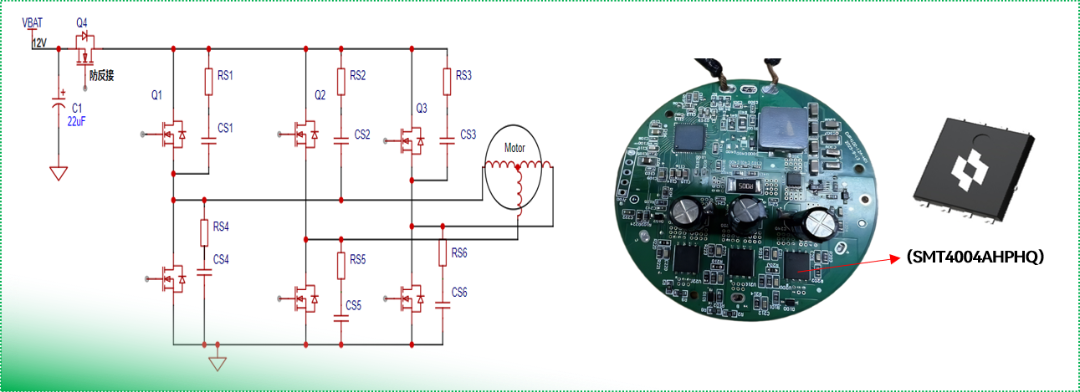

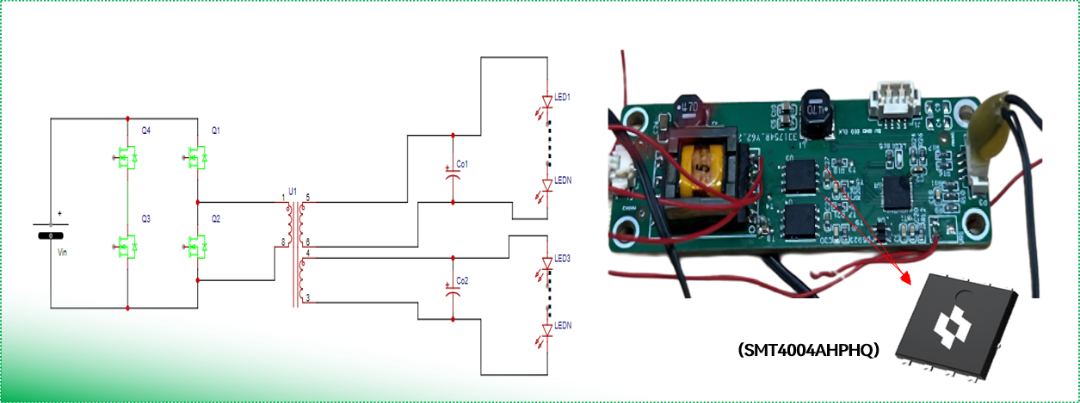

【应用原理及实物图】

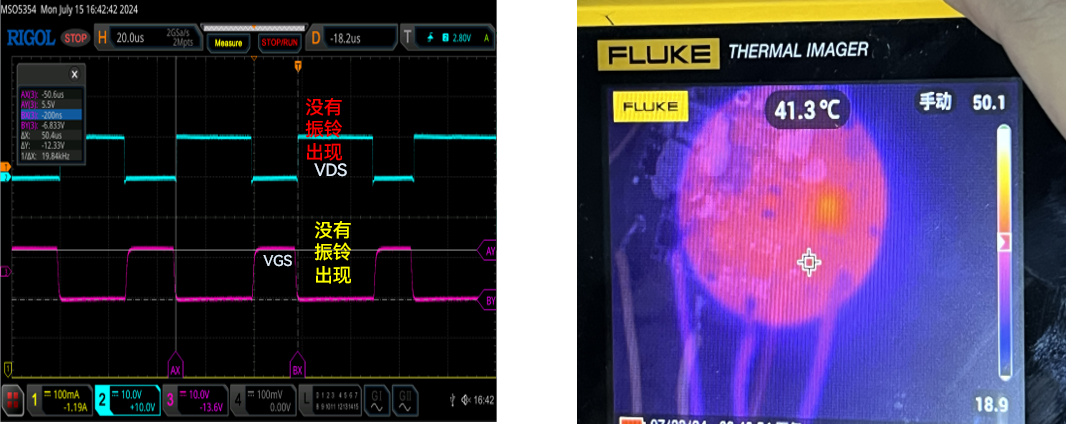

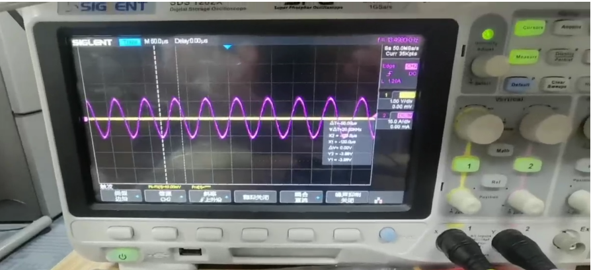

【测试数据】
1. Cs=(2-3) x Coss; Coss 为 MOSFET输出电容，Datasheet可查询
2. Rs=1.5x√Lstray/Cs; 其中Lstray 为回路寄生电感
【应用原理及实物图】
【测试数据】
SMT4004AH(L)PHQ现已量产，可提供样品, 如有需求请联系中晶新源销售团队或邮件至sales@sinesemi.com，更多产品信息请访问www.sinesemi.com。
